概述
AS1796是使用BiCMOS工艺制程设计的高性能霍尔效应感应芯片，适用于家用电器，转子位置检测，直流无刷电机等等应用。此霍尔效应感应芯片集成了一个片上霍尔电压产生器，霍尔电压放大器，霍尔感应失调动态消除系统，一个施密特触发器，和一个使芯片可在电压电压2.4V至25V的范围内都可稳定工作的电压调制器。
AS1796是单极性霍尔效应感应芯片，只能感应S极磁场（SIP-3L封装和SOT23-3L封装）。当磁场密度（B）大于芯片感应点（BOP）时，输出变为低电平，输出将保持低电平的状态直到磁场密度（B）小于芯片释放点（BRP时，恢复高电平。
此器件提供SIP-3L and SOT23-3L两种封装形式，工 作 温度 范 围 为-40°C to 125°C， 两 种封 装 都 符合RoHS规范。
特点
● 高性能 BiCMOS 工艺制程技术
● 工作电压范围：2.4V to 25V
● 抗物理性应力
● 单极性工作
● 高灵敏度
● 高斩波频率
● 磁场感应点（典型值
● BOP=100 高斯， BRP=85 高斯
● 需要外接上拉电阻
● 反向保护电压：-24V
● 小体积封装形式
● 符合 RoHS 规范

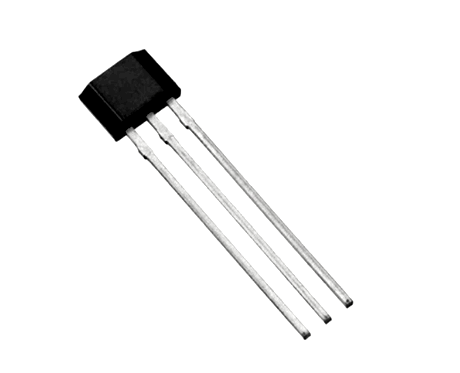

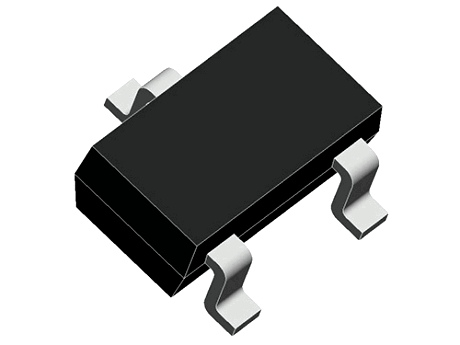

● SIP-3L and SOT23-3L 封装
● -40℃ to +125 ℃ 工作温度范围
应用
● 转子位置检测和流量器
● 无刷直流电机/风机
● 速度测量
● 旋转计数
● 临近感测
● 磁性编码器
